Как контролировать перемещение и вращение в строительном и производственном оборудовании

Зачем механизму обратная связь

Приводу недостаточно получить команду на движение. Система управления должна понимать, повернулся ли вал, какую дистанцию прошла каретка, с какой скоростью движется лента и достигнут ли заданный угол. Без обратной связи автоматика опирается только на расчётное время или косвенные признаки, а люфт, проскальзывание и изменение нагрузки остаются незаметными.

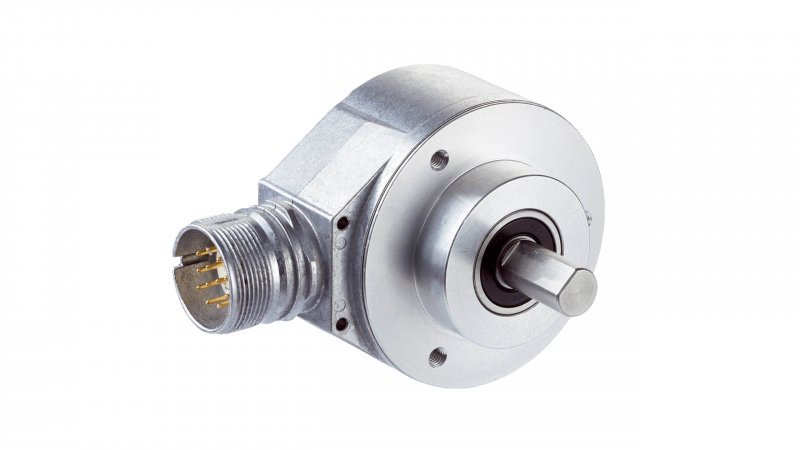

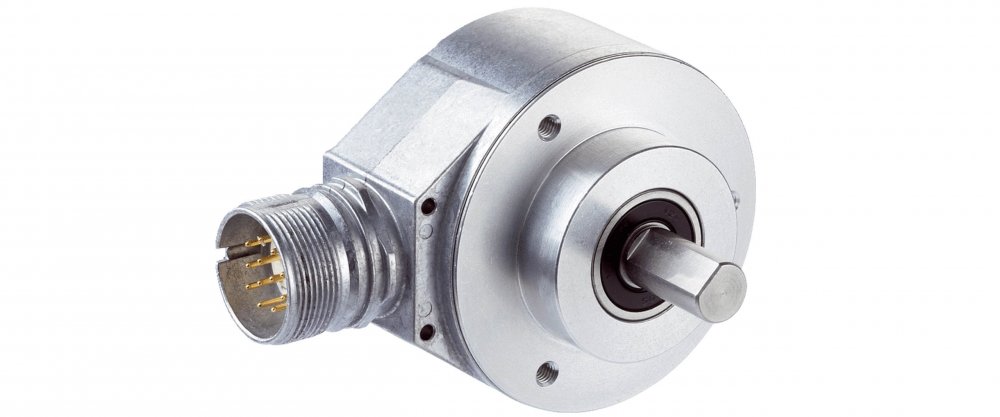

Для преобразования механического движения в последовательность электрических сигналов применяют энкодер. Его устанавливают на валу, соединяют с механизмом через муфту либо используют вместе с измерительным колесом. По поступающим импульсам или цифровому коду контроллер определяет скорость, направление и положение — набор доступных данных зависит от типа устройства и схемы системы.

Инкрементальное или абсолютное измерение

Инкрементальное устройство формирует импульсы при движении. Контроллер подсчитывает их относительно принятой начальной точки. Это практичный вариант для измерения скорости и относительного перемещения, но после отключения питания системе может потребоваться повторное определение нуля.

Абсолютное исполнение передаёт код, соответствующий положению. Оно полезно там, где координату важно знать сразу после включения и нельзя выполнять цикл возврата в исходную точку. Выбор между подходами определяется логикой машины: нужно ли сохранять положение, как проходит запуск и что должно происходить после аварийного отключения.

Параметры, которые связаны с задачей

Разрешение выбирают исходя из требуемой точности управления, но само по себе большое число отсчётов не устраняет люфт, биение и деформации механики. Сначала оценивают полный кинематический тракт — от измеряемого узла до места установки датчика.

• Максимальная скорость вращения должна соответствовать режиму механизма с запасом, включая разгон и выбег.
• Выходной сигнал или цифровой интерфейс согласуют с контроллером, длиной линии и требованиями к диагностике.
• Исполнение вала и допустимые нагрузки сопоставляют со способом монтажа и выбранной муфтой.
• Степень защиты и температурный диапазон определяют по месту установки, учитывая пыль, влагу и сезонные перепады.
• Разъём или кабель выбирают так, чтобы соединение можно было защитить и обслуживать без разборки всего узла.

Как механика влияет на результат

Жёсткое соединение несоосных валов передаёт на датчик радиальные и осевые нагрузки. Это ускоряет износ подшипников и создаёт ошибки. Подходящая муфта компенсирует допустимое смещение, но не должна превращаться в средство исправления грубых дефектов сборки. Соосность проверяют до окончательной фиксации.

При измерении линейного движения колесом появляется другая группа рисков: проскальзывание, загрязнение поверхности и изменение прижима. Если требуется контролировать фактическое перемещение материала, колесо размещают там, где контакт стабилен, а его состояние можно регулярно осматривать.

Сигнал, кабель и помехи

На площадке с частотными преобразователями, мощными двигателями и длинными кабельными трассами качество сигнала зависит не только от прибора. Важны правильная разводка, экранирование, заземление и соблюдение требований к линии связи. Силовые и сигнальные цепи прокладывают с учётом проектных норм и рекомендаций производителей оборудования.

Диагностику начинают с простого: сравнивают фактическое движение и показания контроллера, проверяют питание, соединения, целостность кабеля и крепление. Периодически повторяющийся скачок часто связан с конкретным положением вала или повреждённым участком трассы, а хаотичные ошибки могут указывать на помехи или нестабильный контакт.

Порядок подбора для нового узла

Сначала формулируют измеряемую величину: угол, число оборотов, скорость или линейный путь. Затем определяют, нужна ли абсолютная координата после перезапуска. После этого рассчитывают достаточное разрешение, выбирают электрический интерфейс и проверяют ограничения по скорости.

Следующий шаг — проработка механического соединения и условий среды. Только когда понятны вал, муфта, крепление, кабель и защита, можно сравнивать конкретные исполнения. Такой порядок снижает риск ситуации, когда подходящее по электрическим параметрам устройство невозможно надёжно установить.

Что проверить перед вводом в работу

После монтажа вал проворачивают в допустимом режиме и наблюдают направление счёта, равномерность сигнала и отсутствие механического напряжения. В контроллере проверяют масштабирование: сколько импульсов или кодовых отсчётов соответствует реальному обороту и линейному перемещению. Завершает настройку контрольный цикл на рабочей скорости — именно он показывает, согласованы ли механика, электрическая часть и программа.
