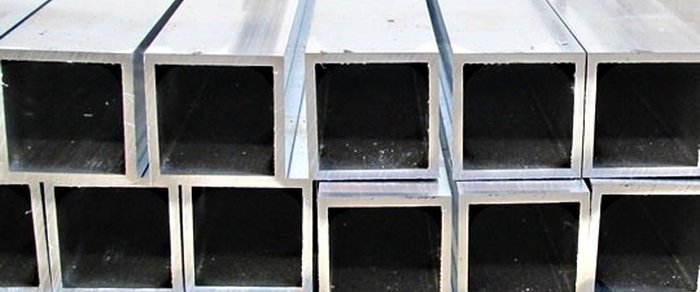

Квадратная профильная труба: расчет нагрузок и выбор оптимального сечения

В мире современного строительства выбор правильных материалов играет ключевую роль в долговечности, безопасности и эффективности проектов. Среди продуктов металлопроката особое место занимает квадратная профильная труба – универсальный элемент, сочетающий прочность, легкость и эстетическую привлекательность. Однако, чтобы полностью раскрыть ее потенциал и избежать дорогостоящих ошибок, важно грамотно подойти к расчету нагрузок и выбору оптимального сечения.

Основная цель расчета – убедиться, что напряжения, возникающие в материале под действием нагрузок, не превысят допустимых значений, а деформации (прогибы) не выйдут за пределы эксплуатационных ограничений.

Алгоритм расчета и выбора оптимального сечения

Выбор оптимального сечения – это итерационный процесс, который часто включает в себя компромиссы между прочностью, жесткостью, весом, стоимостью и технологичностью изготовления.

1.  Определение расчетной схемы и нагрузок:

• Модель конструкции (балка, колонна, ферма).
• Приложенные силы (точечные, распределенные), моменты, ветровые и снеговые нагрузки, собственный вес конструкции и т.д.
• Определение граничных условий (способы закрепления элемента – шарнирное, жесткое, свободное).

2.  Выбор материала: на основе требований к прочности, коррозионной стойкости, свариваемости.

3.  Выбор первоначального (предварительного) сечения: На этом этапе можно ориентироваться на схожие существующие конструкции или примерные таблицы.

4.  Выполнение расчетов на прочность и жесткость:

• Проверка на осевое растяжение/сжатие
• Проверка на изгиб
• Проверка на прогиб
• Проверка на сдвиг и кручение

5.  Оценка результатов и итерация:

• Если напряжения или прогибы превышают допустимые: Увеличить размер сечения например, с 60х60х3 на 80х80х4) или выбрать трубу с большей толщиной стенки.
• Если запас прочности слишком велик (например, в 2-3 раза больше требуемого K_зап): Можно уменьшить сечение, чтобы сэкономить на материале и весе конструкции.
• Повторять шаги 3-4 до достижения оптимального баланса.

Выбор оптимального сечения – это итерационный процесс, который часто включает в себя компромиссы между прочностью, жесткостью, весом, стоимостью и технологичностью изготовления.

Практические аспекты и рекомендации

• Использование специализированного ПО (SCAD Office, LIRA-SAPR, Ansys, AutoCAD Structural Detailing и др.)Программные комплексы позволяют быстро и точно выполнить анализ, оптимизировать сечения и даже учесть динамические воздействия.
• Учет концентрации напряжений: Места соединений, отверстий, сварочных швов могут быть зонами концентрации напряжений, что требует особого внимания и иногда усиления.
• Коррозионная защита: В зависимости от условий эксплуатации, необходимо предусмотреть соответствующую защиту (окрашивание, оцинковка, применение нержавеющих сталей).
• Нормативная документация:(например, СП 16.13330.2017 "Стальные конструкции" в РФ) для определения допустимых напряжений, коэффициентов запаса и расчетных схем.
• Консультация с инженером-конструктором: Для ответственных и сложных проектов настоятельно рекомендуется привлекать квалифицированных специалистов.

Расчет нагрузок на квадратную профильную трубу – это не просто набор формул, а комплексный подход, требующий понимания механики материалов, строительных норм и инженерной логики.
