Как сделать вибростол своими руками?

Эту страницу просмотрело 7184 чел.
Многие сейчас строят загородный дом или дачу. Естественно, что возникает необходимость обустраивать садовые дорожки, организовывать площадку для патио. Столкнувшись с дороговизной требующихся для этого материалов, владельцы дач задумываются о возможности изготовления строительных материалов собственными руками. Но в этом случае потребуется весьма недешевое оборудование - виброплита или вибростол. Можно приобрести оборудование, выпускаемое промышленностью, либо изготовить его самостоятельно.

вибростол, как сделать вибростол

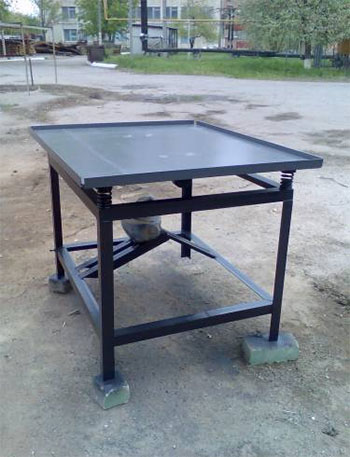

Вибростол

Нередко домовладельцы считают, что приобретение оборудования для одноразового использования или самостоятельное его изготовление - не только хлопотное, но и просто ненужное дело, поскольку гораздо легче взять оборудование в аренду или попросить у знакомых. Но есть и такие упорные люди, которые даже для строительства пары симпатичных дорожек, проходящих через весь участок, и площадки в 30 кв.м. под стоянку для автомашины приступают к изучению литературы о самостоятельном изготовлении тротуарной плитки и строительных блоков. Основная причина такого решения - высокие цены на строительные материалы. Наиболее распространена плитка размером 40х40 и 50х50 см с толщиной 60-70 мм с применением армирования. Для такой цели столик можно изготовить даже без чертежей за пару недель.

Используются обрезки трубы 40х20, пара пластин 10 мм, лист 2,5 мм и вибратор размерами 1050х550 см.

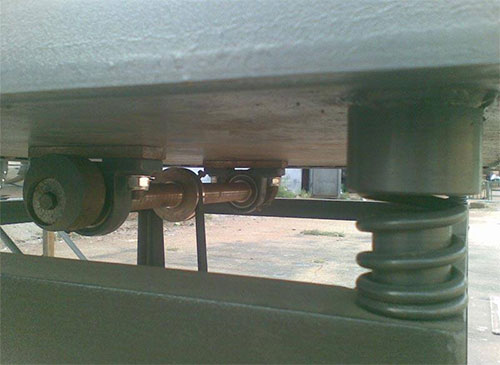

Подвижная часть стола располагается на 6 клапанных грузовых пружинах (стоят в стаканах) с расположенными внутри них обрезками резинового шланга. По периметру дополнительно располагаются стяжные пружины. Необходимо предусмотреть бортик, иначе песок начнет собираться ближе к центру, смещаться к правой дальней части и ссыпаться на пол.

Для изготовления ножек можно применить трубу 40х40.

Для изготовления плитки применяется бетон с отсевом и применением кладочной сетки. Для белой плитки белый цемент смешивается с мраморной крошкой.

При другом варианте столик изготавливается без пружин (дерево выполняет их функции) и вибратора, роль которого выполняет двигатель от стиральной машины с "эксцентриком". Недостатком этой модели является малая площадь стола и необходимость обеспечения закрепления станины к полу. Состав для изготовления плитки состоит из одной части 400-го краматорского цемента, одной части речного песка и трех частей щебня.

вибростол, как сделать вибростол

Недорогая трамбовка из подручных материалов

Используется барабан от деревообрабатывающего станка настольного типа, кусок металла толщиной 5 мм, отрезки уголка 30 мм, мотор от стиральной машины, различные резиновые опоры от автотехники, кусок шпильки 12 мм, фрагменты металла 2-3-4 мм, а также пара баллонов из-под фреона. Понадобится также отрезок провода, выключатель и пусковой конденсатор для мотора. Из покупных - ремень и 2 подушки от вазовской КПП.

Затратив, пять часов работы сварочным аппаратом, пачку электродов, применив болгарку и дрель, осуществив несколько переделок виброузла, можно изготовить виброплиту вполне приемлемо трамбующую небольшие слои песка. Такой агрегат вполне пригоден для утрамбовки подушки для фундамента гаража и фундамента под дом.

Конструктивно виброплита довольно проста - горизонтальный баллон для увеличения веса залит бетоном, а вертикальный изготовлен для воды. В передней трубке проделаны 12 отверстий диаметром 1,3 мм. Роль вибратора выполняет барабан от строгального станка, у которого половина срезана болгаркой, а на второй половинке устанавливаются два свинцовых грузика.

Конструкция не допускает прохождения вибрации до рук работающего с этим агрегатом благодаря тройной виброизоляции. Дополнительно ручки покрыты теплоизолятром от холодильных установок. Следует отметить, что трамбовка при работе самостоятельно передвигается вперед, необходимо ее лишь направлять. Для движения в обратном направлении плиту необходимо разворачивать, так как для экономии не используется двойной реверс-ход и два вибромеханизма.

вибростол, как сделать вибростол

Сигналом того, что трамбовка достигла необходимой плотности, служит слабое раскачивание виброплиты вправо-влево. После этого машина переставляется на новое место.

Более сложная конструкция повышает производительность и надежность агрегата.

Для этого следует усилить крепление балласта. Необходимо усилить хомуты, а конструкцию сделать разборно-хомутовой вместо сварного соединения. Это позволит перемещать плиту в разобранном виде.

Целесообразно балласт сделать съемным, а также сместить балласт ближе к середине плиты, не размещая спереди - тогда плита не зарывается при поворотах.

Подлежит лучшей защите с помощью кожуха вибробарабан, так как мелкие фракции щебня попадают в механизм и затем вылетают из него с большой скоростью.

Такие доработки улучшают надежность конструкции.
